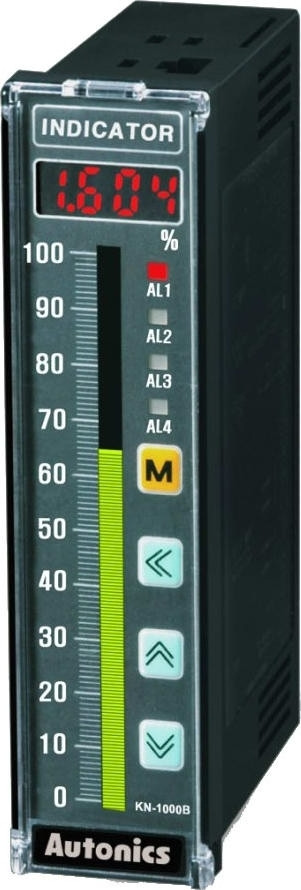

Вимірювач-індикатор лінійно-цифровий універсальний

Лінійно-цифрові індикатори серії KN-1000B забезпечують високу точність вимірювання ±0,2% з 16-розрядним АЦП і подвійним (цифровим та гістограмним) відображенням сигналів. Індикатори здатні вимірювати сигнали кількох типів (від термоперетворювачів опору та напруги, уніфікованих типу струм та напруга) і мають ряд функцій, таких як моніторинг та фіксація аварійних значень, сигналізацію обрива датчика, корекцію входу, перетворення виміряного значення в сигнал 4...20 мА. Компактні розміри ідеально підходять для утсновки в обмежених просторах.

Технічні характеристики:
Напруга живлення: 24 VDC або 100...240 VAC (в залежності від моделі)
Потужність споживання: 6VA AC, 4W DC
Індикація: червоний 7-сегментний індикатор + зелена лінійна LED-стрічка (101 сегмент)
Типи датчиків, що можуть бути підключені:

• Термоопір: Pt100, Pt50, 50М, 100М
• Термопара: K, J, E, T, R, B, S, N, C, L, U, Platinel II
• Струм: 0...20 мА, 4...20 мА
• Напруга: -50...50 мВ, -200...200 мВ, -1...1 В, -1...10 В

Джерело живлення датчиків: 24 VDC, 30 мА
Виходи:

• в залежності від моделі: 2 перекидних реле 3А, 250 В, або 4 нормально відкритих реле 1А 250В
• ізольований перетворювач виміряної величини в 4...20 мА
• інтерфейс RS485

Точність показників:

• ±0,2% ±1 цифра в діапазоні 20...30°С
• ±0,3% ±1 цифра в діапазоні -10...20°С та 30...50°С
• ±0,4% ±1 цифра для всіх термопар та температур нижче -100 °C

Час вимірювання: 100 мс для уніфікованого сигналу, 250 мс для термоперетворювачів
Навколишнє середовище: робоча тепература -10...50°С, вологість 35...85%

Габаритні розміри:

Підключення:

Доступні конфігурації (обрати при замовленні):
KN-1000B - без дод. виходів
KN-1001B - без дод. виходів, живлення 24 VDC
KN-1040B - RS-485
KN-1200B - 2 реле
KN-1210B - 2 реле + 4...20 мА
KN-1240B - 2 реле + RS-485
KN-1400B - 4 реле
KN-1410B - 4 реле + 4...20 мА
KN-1440B - 4 реле + RS485
