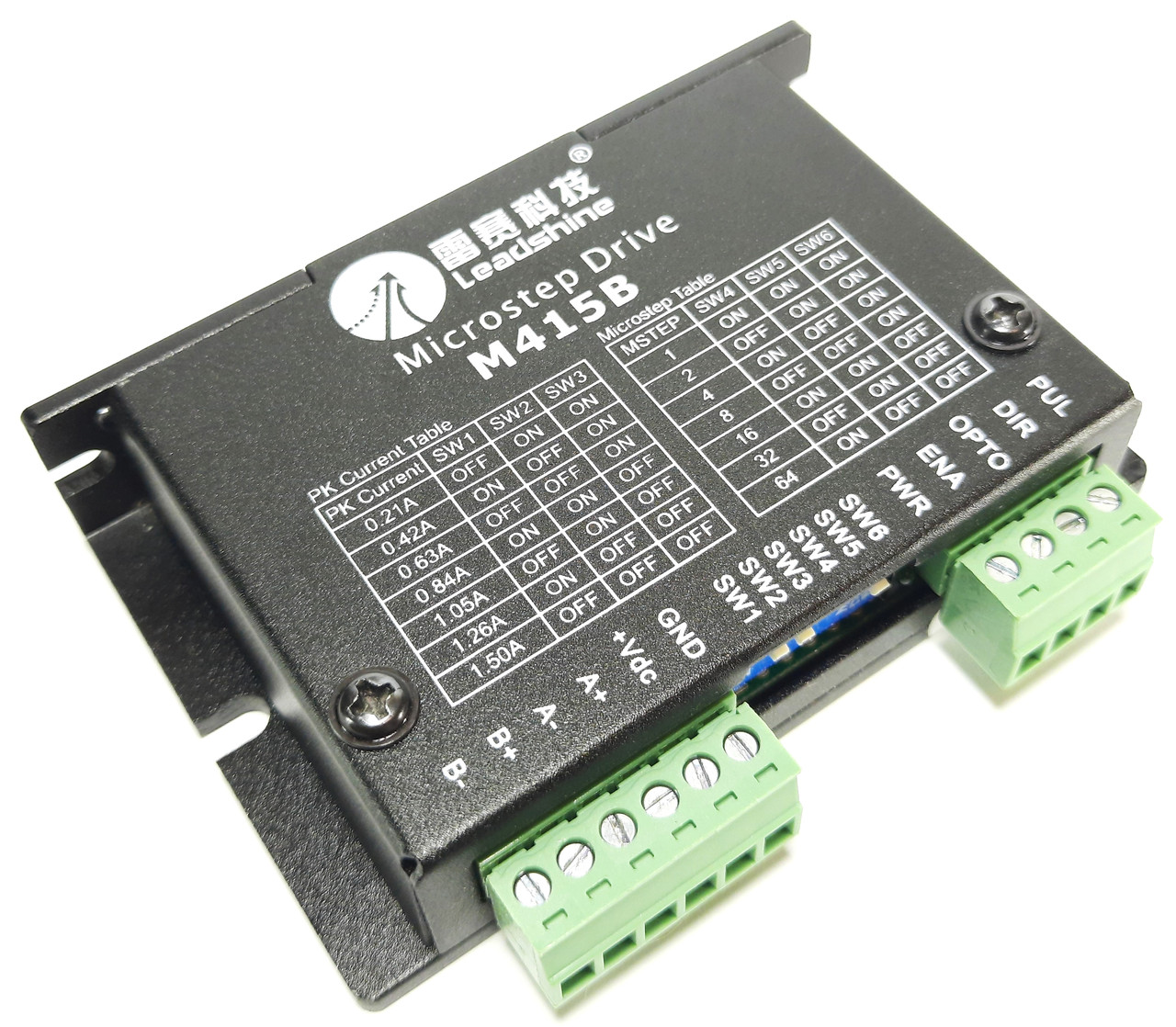

Привід крокового двигуна M415B, 15-40 VDC, 1,5 A

M415B є малогабаритним високопродуктивним приводом для управління 2- та 4-фазними кроковими двигунами. Завдяки технології біполярного переривання постійного струму, привід видає більшу швидкість і потужність від того ж самого двигуна, в порівнянні з традиційними приводами типу L/R.
Підходить для крокових двигунів розмірів NEMA від 16 до 23, які використовуються в різних типах машин, таких як столи XY, етикетувальні машини, лазерні різаки, гравірувальні машини, пристрої для забирання та ін. Він спеціально адаптований до застосування з низьким рівнем вібрації, високою швидкістю та точністю.

Технічні характеристики:
Напруга живлення: 15...40 VDC
Вихідний струм: 0.21...1,5А
Нечутна частота переривання: 20 кГц
Вхідні сигнали: TTL-сумісні, оптично ізольовані
Автоматичне зниження струму холостого ходу
Управління струмом змішаного згасання для меншого нагрівання двигуна
Дозволи мікрокроків: 1, 2, 4, 8, 16, 32, 64
Захист від переполюсування силових проводів
Температура навколишнього середовища: 0...+50℃
Робоча температура: макс. +70℃
Розміри: 86х55х20 мм
Вага: 150 гр

Схема підключення до контролера з відкритим колектором:

Схема підключення до інших контролерів:
