Реле напівпровідникове для комутації постійного струму 200 VDC

Серія напівпровідникових реле RM1D розширює діапазон твердотільних комутаційних рішень для постійного струму від Carlo Gavazzi:

• 20 і 50 для напруги живлення до 200 В постійного струму,

Ця нова серія підходить для монтажу на панелі або для монтажу на радіаторі. Перемикання RM1D контролюється напругою постійного струму в діапазоні від 4 до 32 В. Світлодіод вказує на наявність керуючої напруги.
RM1D є ідеальним рішенням, коли час відгуку перемикання з УВІМК. на ВИМК. і навпаки є критичним для роботи. RM1D є очевидним вибором для додатків, що вимагають великої кількості циклів перемикання, оскільки термін служби напівпровідника найкраще підходить саме такому перемиканню.
Застосування:
Нагрівачі постійного струму, електромагнітні клапани, випробувальне обладнання, підключення та відключення батарейних джерел живлення.
Основні функції:
• Напівпровідникове реле з перемиканням постійного струму з ізоляцією 3750 Vrms між входом і виходом
• Швидкий час відповіді на ввімкнення та вимкнення
• Напівпровідник забезпечує безперебійну роботу протягом великої кількості циклів перемикання

Технічні характеристики:
Напруга керування: 4...32 VDC
Споживаний струм у ланцюзі керування: 5 мА
Комутована напруга: 1...200 VDC
Номінальний струм: 20 А, 50 А (оберіть при замовленні)
Час перемикання: Tвкл ≤100 μs, Tвикл ≤100 μs
Струм витоку в викл. стані: до 0,1 мА
Індикація вхідного сигналу: світлодіод
Температура навколишнього повітря: -40...+80
Способ монтажу: гвинтами на площину, при струмі навантаження понад 5 А монтаж має проводитися на охолоджувальний радіатор. Підбір радіатора та захисних запобіжників, а також схенми електричного підключення дивіться в специфікації.

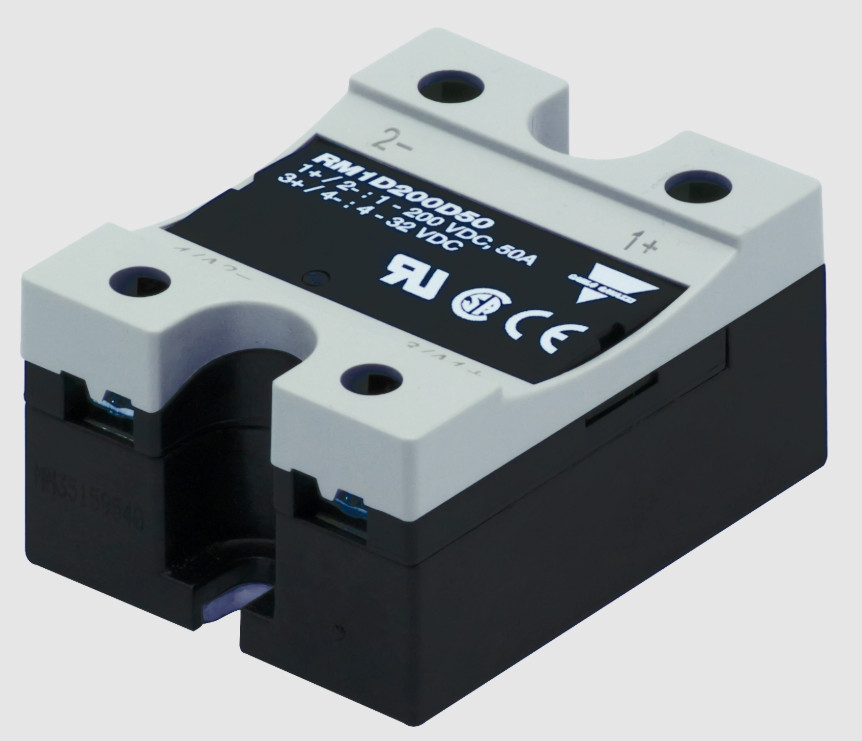

Примітка: маркування на фото може не відповідати конкретному коду виробу

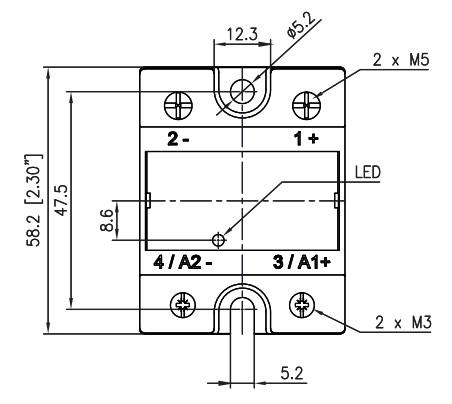

Розміри:
