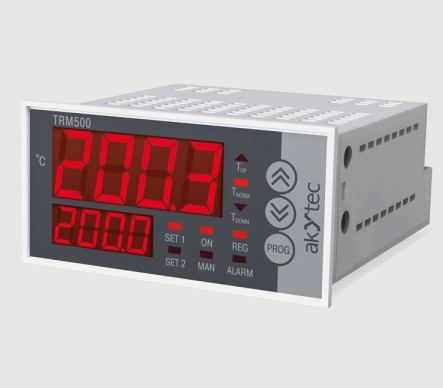

Регулятор температури ТРМ500, реле 5А

Промисловий терморегулятор ТРМ500 призначений для керування процесами підтримання температури у печах, термопластавтоматах, екструдерах, термопресах, сушарках та іншому технологічному обладнанні, у роботі якого необхідне керування температурою у процесі нагрівання.

Функції:

• Керування температурою за on/off- або ПІД-законом в режимі нагрівача.
• Світлодіодна індикація поточної температури та уставки одночасно.
• Додаткові вихідні реле для сигналізації про вихід температури за встановлену зону.
• Додатковий дискретний вхід для:
  - віддаленої зміни уставки на попередньо встановлене значення
  - переведення роботи пристрою у ручний режим керування
  - перемикання режимів СТОП/ПУСК.

Прилад працює з більшістю термоперетворювачів типу термопара (TХК(L), TХА(К), TНН(N), ТМК(Т), TПП(S), та інші) та термоперетворювачів опору (50М, 100М, 1000М, 50П, 100П, 1000П, Pt50, Pt100, Pt500, Pt1000)

Три виходи:
Вихід 1: реле для керування виконавчим механізмом. Прилад існує в виконаннях з 2-ма типами реле (обирається при замовленні):
 - 5А/250В (cos φ =1); 3А/30В
 - 30А/250В (cos φ =1); 20А/30В
Вихід 2: вихід для сигналізації (5А/250В).
Вихід 3: вихід для керування твердотільними реле (0/5 В пост. струму).

Технічні характеристики:
Напруга живлення: 96...264 VAC
Похибка вимірювань: термопари  ±0,5%, термоопір ±0,25%
Час вимірювання: 0,16...0,26 с
Тип корпусу: щитове виконання, у вікно 91х42 мм
Ступінь захисту: IP54 з боку передньої панелі

Схема пІдключення:
