Блок керування холодильною машиною LTC-800

Блок керування холодильною машиною LTC-800 призначений для керування холодильними установками з компресором потужністю до 1,5 кВт. З двома датчиками температури — холодильної камери і випарника.
Блок керування складається з двох частин — електронного блока керування й силового блока.

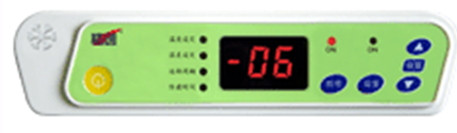

Електронний блок керування.

Являє собою прямокутну панель, монтовану в отвір 140х33х27 мм, що під'єднується до силового блока за допомогою кабелю з роз'ємом загальною довжиною 1,5 м. Має двозначний цифровий індикатор, світлодіодні індикатори стану, кнопки настроювання й керування. Розмір передньої панелі: 170х40 мм.

Силовий блок

Встановлюється всередині холодильної машини. Являє собою пластиковий корпус розміром 159х109х74 мм із негерметичним кабельним введенням. Усередині блока розміщений роз'єм для під'єднання електронного блока керування, а також клеми типу fast-on для під'єднання живлення, компресора, вентилятора, ТЕНа відтайки, сигналізації.

Настроювані параметри:

Температура: -40...+40 °C
Гістерезис: 1-15 °C
Цикл відтайки: 0...99 годин
Час відтайки: 0...99 хвилин
Сигнал аварії у разі перевищення на: 0...20  °C
Корекція виміряної температури: -5...+5°C
Кінець відтайки до температури: 0...35°C
Різниця температур між датчиком відтайки та датчиком холодильної камери: 0..5°C
Затримка ввімкнення компресора: 1...7 хвилин
Режим виходу аварії: вмик./вимк.
Режим роботи вентилятора: тривалий/за температури

Режими роботи

Заморозка: робота компресора доти, поки температура перевищує встановлену з урахуванням гістерезису. Є можливість пуску/установа компресора вручну з панелі керування.
Відтайка: відтайка починається після того, як компресор відпрацював заданий у параметрі "Цикл відтайки" час. Також є можливість вручну керувати відтайкою з панелі керування. Режим відтайки можна вимкнути, встановивши цикл і час відтайки в "0".
Вентилятор: працює постійно під час режиму заморожування або залежно від різниці температур між датчиком відтайки та датчиком в холод. камері (макс. 5°C).
