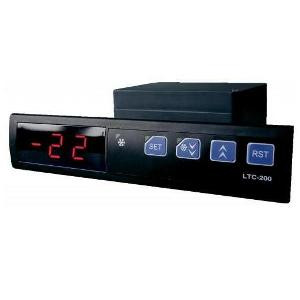

Блок керування холодильною машиною LTC-200

Блок керування холодильною машиною LTC-200 призначений для керування холодильними установками з компресором потужністю до 1,5 кВт. З одним датчиком температури - холодильна камера.
Блок керування складається з двох частин — електронного блока керування й силового блока.

Електронний блок керування.

Являє собою прямокутну панель, монтовану в отвір 186х35 мм, що під'єднується до силового блока за допомогою кабелю з роз'ємом загальною довжиною 1 м. Має двозначний цифровий індикатор, світлодіодні індикатори стану, кнопки настроювання й керування.

Силовий блок

Встановлюється всередині холодильної машини. Являє собою пластиковий корпус розміром 111х74х50 мм із роз'ємами, до яких під'єднується живлення (220 В), компресор (25 А), нагрівач (10 А), датчик температури, панель керування.

Настроювані параметри:

Верхня межа температури: -39...+50 °C
Нижний предел тємператури: -40...+49 °C
Сигнал аварії у разі перевищення на: 0...20  °C
Корекція виміряної температури: -5...+5°C
Період відтайки: 0...99 годин
Час відтайки: 0...99 хвилин


Схема під'єднань:

Комплектація
