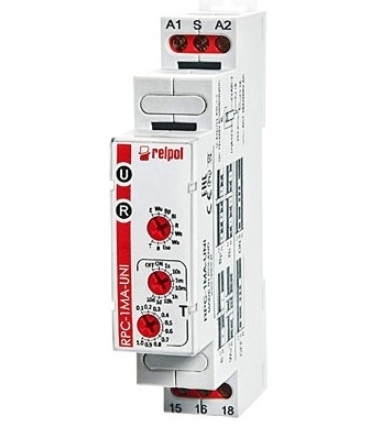

Реле часу модульне 10 режимів, живлення 12...240 V AC/DC, 1 перекидний контакт 16 А

• Багатофункціональний реле часу (10 функцій часу; 8 діапазонів часу)
• Контакти не містять кадмію
• Вхідні напруги AC/DC
• Корпус - монтажний модуль, ширина 17,5 мм
• Монтаж на DIN-рейці 35 мм

Характеристики:
Тип контактів: 1 СО (перекидний)
Номінальне навантаження: 16А / 250 VAC, 16А / 24 VDC
Напруга живлення: 12...240 V AC/DC
Споживана потужність: 1,5 Вт DC; 3,5 VA AC
Діапазони часу: 1 сек, 10 сек, 1 хв, 10 хв, 1 год 10 год., 1 день, 10 днів

Інші технічні характеристики дивіться у специфікації.

Панель управління:


Світлодіод індикації живлення: коли не йде відлік часу, світиться безперервно. Під час відліку часу Т світлодіод пульсує з інтервалом 500 сек., при цьому 50% часу світиться, a 50% - ні.
Регулювання встановлених значень:
- величини часу, а також його діапазону зчитується в процесі роботи реле. Встановлені значення можуть бути модифицированны в довільний момент
- зміна робочої функції неможливо в процесі роботи реле.
Зміна установок функції, під час роботи реле, відбудеться тільки після виключення і повторного включення напруги живлення.
Запуск: в залежності від реалізованої функції, реле запускається подачею напруги живлення або за допомогою підключення контакту S до ланцюга A1. При живленні постійним напругою DC, позитивний полюс повинен бути підключений до ланцюга А1. Ступінь підключення контакту S автоматичеси регулюється в залежності від напруги живленя.


ФУНКЦІЇ
ON/OFF - Сервісне постійне включення/вимкнення.
E - Затримка включення.

Wu - Включення на встановлений час.

Bp - Симетрична циклічна робота, що починається з паузи.

Bi - Симетрична циклічна робота, що починається від включення.

T - Генерування імпульсу 0.5 сек по закінченню часу.

R - Затримка вимкнення, керована контактом S.


Ws - Включення на встановлений час, запуск по замикання керуючого контакту S.

Wa - Включення на встановлений час, запуск по розмикання керуючого контакту S.

Esa - Затримка включення і виключення, керована контактом S

B - Циклічна робота, керована контактом S (бистабильное реле)


Детальніше про режими роботи дивіться у специфікації.

Схема комутації:
